活性炭是一种经特殊处理的炭，将有机原料（果壳、煤、木材等）在隔绝空气的条件下加热，以减少非碳成分（此过程称为炭化），然后与气体反应，表面被侵蚀，产生微孔发达的结构 （此过程称为活化）。由于活化的过程是一个微观过程，即大量的分子碳化物表面侵蚀是点状侵蚀 ，所以造成了活性炭表面具有无数细小孔隙。活性炭表面的微孔直径大多在2～50nm之间，即使是少量的活性炭，也有巨大的表面积，每克活性炭的表面积为500~1500m2，活性炭的一切应用，几乎都基于活性炭的这一特点。[1]
中文名
活性炭
外文名
active carbon
性状

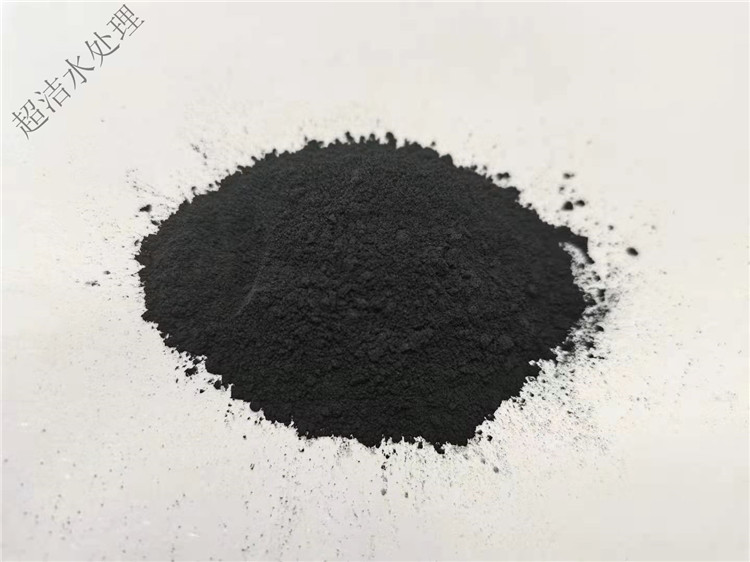

粉状或粒状的多孔无定形炭
特性
微孔结构发达，比表面积和吸附活性大
应用
污水处理、电极、烟气治理等
快速
导航
理化特性
分类与命名
制备技术
应用
再生
简介
活性炭是由木质、煤质和石油焦等含碳的原料经热解、活化加工制备而成，具有发达的孔隙结构、较大的比表面积和丰富的表面化学基团，特异性吸附能力较强的炭材料的统称。[2]
通常为粉状或粒状具有很强吸附能力的多孔无定形炭。由固态碳质物（如煤、木料、硬果壳、果核、树脂等）在隔绝空气条件下经600～900℃高温炭化，然后在400～900℃条件下用空气、二氧化碳、水蒸气或三者的混合气体进行氧化活化后获得。[3]
炭化使碳以外的物质挥发，氧化活化可进一步去掉残留的挥发物质，产生新的和扩大原有的孔隙，改善微孔结构，增加活性。低温（400℃）活化的炭称L-炭，高温（900℃）活化的炭称H-炭。H-炭必须在惰性气氛中冷却，否则会转变为L-炭。活性炭的吸附性能与氧化活化时气体的化学性质及其浓度、活化温度、活化程度、活性炭中无机物组成及其含量等因素有关，主要取决于活化气体性质及活化温度。
活性炭的含炭量、比表面积、灰分含量及其水悬浮液的pH值皆随活化温度的提高而增大。活化温度愈高，残留的挥发物质挥发愈完全，微孔结构愈发达，比表面积和吸附活性愈大。[3]
活性炭中的灰分组成及其含量对炭的吸附活性有很大影响。灰分主要由K2O、Na2O、CaO、MgO、Fe2O3、Al2O3、P2O5、SO3、Cl-等组成，灰分含量与制取活性炭的原料有关，而且，随炭中挥发物的去除，炭中的灰分含量增大。[3]
截止2007年，世界活性炭年产量达900kt，其中煤基(质)活性炭占总产量的2/3以上；而中国年产量已突破400kt，居世界首位，美国、日本等也是世界主要的活性炭产出国。[4]
理化特性
根据活性炭的外形，通常分为粉状和粒状两大类。粒状活性炭又有圆柱形、球形、空心圆柱形和空心球形以及不规则形状的破碎炭等。随着现代工业和科学技术的发展，出现了许多活性炭新品种，如炭分子筛、微球炭、活性炭纳米管、活性炭纤维等。[5]
孔隙结构
活性炭是由石墨微晶、单一平面网状碳和无定形碳三部分组成，其中石墨微晶是构成活性炭的主体部分。活性炭的微晶结构不同于石墨的微晶结构，其微晶结构的层间距在0.34～0.35nm之间，间隙大。即使温度高达2000 ℃以上也难以转化为石墨，这种微晶结构称为非石墨微晶，绝大部分活性炭属于非石墨结构。石墨型结构的微晶排列较有规则，可经处理后转化为石墨。非石墨状微晶结构使活性炭具有发达的孔隙结构，其孔隙结构可由孔径分布表征。活性炭的孔径分布范围很宽，从小于1nm到数千nm。有学者提出将活性炭的孔径分为三类：孔径小于2nm为微孔，孔径在2～50nm为中孔，孔径大于50nm为大孔。
