适用范围：

适用于给水、排水水质净化、污废水处理及化工、石油、电厂、纺织、造纸、医学等行业工程的设备系统。对可溶性固体、胶体和高浓度液态的各类药剂进行溶解、混合、定比稀释计量投加。

厂家特点：

1）不需外加动力。

2）水流通过混合器，产生成对水流，交叉混合和反向旋流，效果显着，混合率达90-95。

3）投资低廉，安装简易，一般不需维修、养护、管理方便，水头损失小。

4）混合器安装应尽量靠近沉淀池。

产品构造和作用原理：

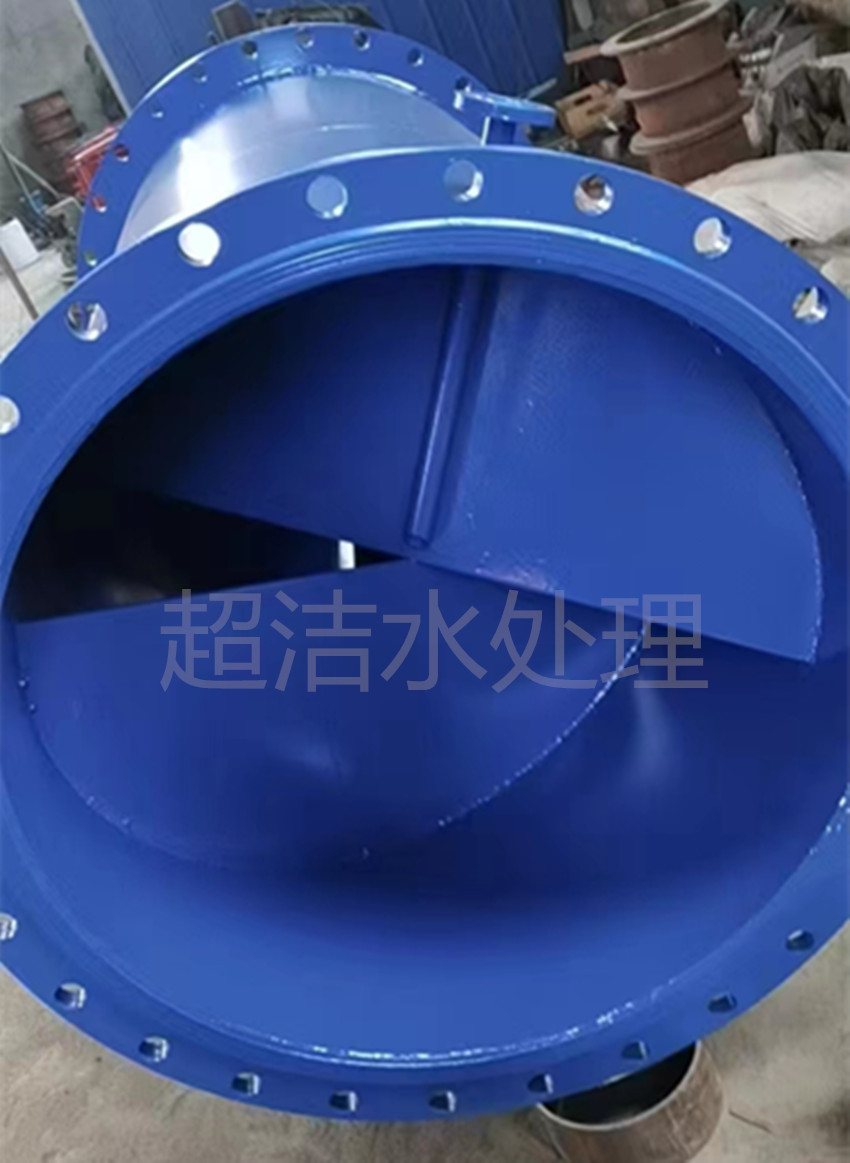

管道混合器一般为三节组成（也可根据混合介质的性能增加节数）。每节混合器有一个180deg;扭曲的固定螺旋叶片，分左旋和右旋两种。相邻两节中的螺旋叶片旋转方向相反，并相错90deg;。为便于安装螺旋叶片，筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。

混合器的螺旋叶片不动，仅是被混合的物料或介质的运动，流体通过它除产生降压外，它不用外部能源。主要是流动分割、径向混合、反向旋转，两种介质不断激烈掺混扩散，达到混合目的

产品设计参数：

1.混合器管径按经济流速进行选择，一般按0.91.2m/s计算，管径大于500mm的大流速1.5m/s。

有条件时，将管径放大50100mm，可以减少水头损失。

2.混合器节数基本组合按三节考虑，水头损失约0.40.6m，也可根据混合介质的情况增减节数。

3.混合器管内水压按1.0kg/cm2考虑，也可根据实际压力进行设备加工。

注意事项：工程设计一般以单台或串联静态混合器来完成混合目的，如果以两台静态混合器并联操作时，配管设计时应保证流体分配均匀。

当使用小规格SV 型时，如果介质中含有杂质，应在混合器前设置两个并联切换操作的过滤器，滤网规格一般选用40-20 目的不锈钢滤网。

静态混合器上尽量不安装流量、温度、压力等指示仪表和检测点，特殊要求时在订货时出图说明。对于需要在混合器外壳设置换热夹套管时，要在订货时说明。对于SH 系列产品，由于其加工精度高，维修困难，要求使用的介质清洁或能用溶剂倒置清洗，或介质能在高温下熔化。

对于SV 系列产品，若因流体不清洁而堵塞，可拆卸设备，用水（蒸汽）或溶剂倒置清洗，也可拆掉单元，取出堵物。

对于SK 系列的非固定单元产品，可将整个单元抽出清洗，但拉出时切忌敲击，以免单元变形。通常情况下针对不同的使用要求，只要正确地选择产品的规格，型号和材质，我公司生产的静态混合器是可以避免维修的。

静态混合器是一种没有运动部件的昊诚管道混合设备，其基本工作机理是利用固定在管内的混合单元体改变流体在管内的流动状态，以达到不同流体之间良好分散和充分混合的目的。该设备应用广泛，不可拆卸。静态混合器的工作原理，就是让流体在管线中流动冲击各种类型板元件,增加流体层流运动的速度梯度或形成湍流,层流时是“分割-位置移动-重新汇合”，湍流时，流体除上述三种情况外，还会在断面方向产生剧烈的涡流，有很强的剪切力作用于流体，使流体进一步分割混合，昊诚管道终混合形成所需要的乳状液。之所以称之为“静态”混合器，是指管道内没有运动部件，只有静止元件。静态混合器的混合过程是由一系列安装在空心管道中的不同规格的混合单元进行的。由于混合单元的作用，使流体时而左旋，时而右转旋，不 断改变流动混合机 方向，不仅将中心流体推向周边，而且将周边流体推向中心，从而造成良好的径向混合效果。与此同时，流体自身的旋转作用在相邻组件连接 处的接口上亦会发生，这种完善的径向环流混合作用，使物料获得混合均匀的目的。静态混合器是一种没有运动的昊诚管道混合设备，通过固定在 管内的混合单元内件，使二股或多股流体产生切割、剪切、旋转和重新混合，达到流体之间良好分散和充分混合的目的。
