PAM，是一种线型高分子聚合物，是水溶性高分子化合物中应用最为广泛的品种之一，聚丙烯酰胺和它的衍生物有高效絮凝剂，增稠剂，纸张增强剂，以及液体的减阻剂等，广泛应用于水处理、造纸、石油、煤炭（选煤）、矿冶（采矿选矿冶炼）、地质（钻探）、纺织、建筑、印染等工业部门。
一 PAM使用特性及工作原理：
1、PAM的使用特性
(1)絮凝性：PAM能使悬浮物质通过电中和，架桥吸附作用起絮凝作用。
(2)粘合性：能通过机械的、物理的、化学的作用，起粘合作用。
(3)降阻性：PAM能有效的降低流体的摩擦力，水中加入微量PAM就能降阻50—80%。
(4)增稠性：PAM在中性酸条件下均有增稠作用，PAM在10摄氏度以上易水解。呈半网状结构时，增稠将更明显。
2、PAM的作用原理简介：

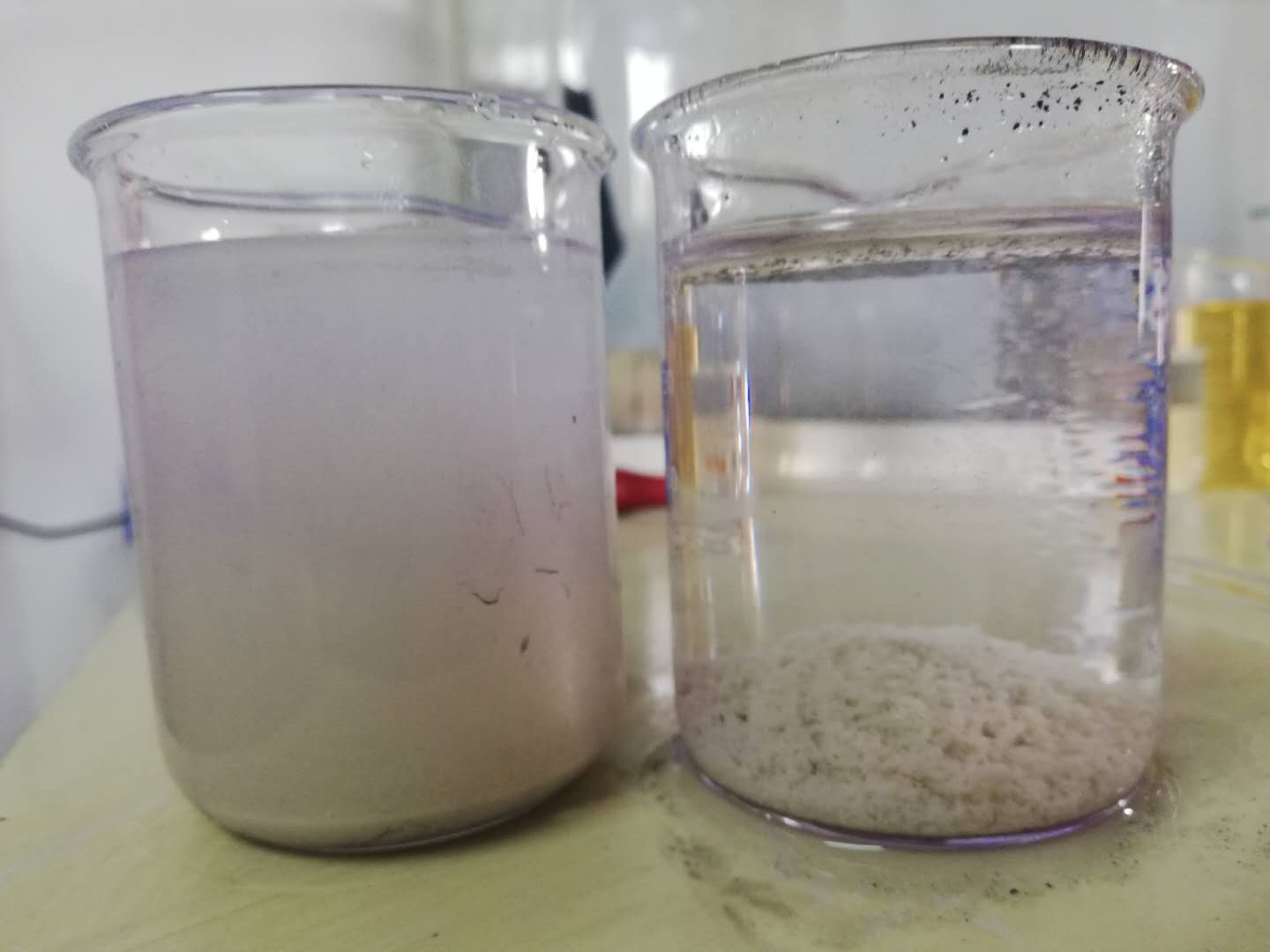

(1)絮凝作用原理：PAM用于絮凝时，与被絮凝物的种类表面性质，特别是动电位，粘度，浊度及悬浮液的PH值有关，颗粒表面的动电位，是颗粒阻聚的原因加入表面电荷相反的PAM，能速动电位降低而凝聚。
(2)吸附架桥：PAM分子链固定在不同的颗粒表面上，各颗粒之间形成聚合物的桥，使颗粒形成聚合物而沉降。
(3)表面吸附：PAM分子上的极性基团颗粒的各种吸附。
(4)增强作用：PAM分子链与分散相通过各种机械、物理、化学等作用，将分散相牵连在一起，形成网状，从而起到增强作用。
二 聚丙烯酰胺的主要用途：
聚丙烯酰胺(PAM)分子量高，水溶性好，可调节分子量，并可以引进各种离子基团以得到特定的性能。
低分子量是分散材料有效增稠剂或稳定剂，高分子量是重要的絮凝剂，它可以制作出亲水而水溶性的凝胶，它对许多团体表面和溶解物质有良好的粘附力。由于以上性能PAM广泛用于絮凝、增稠、减阻、凝胶、粘结、阻垢等领域。我公司的聚丙烯酰胺有阴离子、阳离子、非离子、两性离子四种类型，他们各自的主要用途在下面我们做各个介绍。
三 本厂PAM的使用方法和注意事项：
1、 粉状聚丙烯酰胺絮凝剂不能直接投加到污水中。使用前必须先将它溶解于水，用其水溶液去处理污水。
2、溶解粉状聚合物的水应是干净的水，不能是污水。常温的水即可，一般自来水都适合配制聚合物溶液，强酸、强碱、高含盐的水不适合用于来配制。
3、聚合物溶液浓度的选择，我公司建议为0.1%到0.3%，即1升水中加1到3克聚合物粉剂。浓度选择要考虑到如下因素：<br>
(1)配制罐小而每天用药量大，建议配制稍浓一些(如0.3%)
(2)聚合物分子量很高时，建议配的稍微稀一些(如0.1%)。
(3)聚合物溶液投入到污水中，如因设备原因分散不太好时，建议配的稀一点。
4、配成的溶液不要用离心泵转移，以免高速旋转的叶片造成聚合物的剪切降解，配制方法如下：
在容器(如实验室的烧杯，工厂的配制罐)中加入一定量的清水，按清水量及浓度计算所需的粉状聚合物，称出聚合物；开启电动搅拌器，将清水搅拌出漩涡，搅拌器叶片末端的线速不要超过8米/秒，以免造成聚合物降解；但又不能太慢，以免聚合物颗粒浮在水面上，或在水中下沉、结团；将聚合物缓缓撒入水的漩涡中，直到撒完。注意聚合物颗粒浸入水里后不能互相粘连、结团。然后再搅拌一段时间，使聚合物颗粒充分溶解，最后成为均匀、透明、粘稠的溶液无肉眼可见的团块。这段搅拌时间按下面方法确定：
A、再夏季水温高时，阴、阳离子型聚合物需搅拌1小时左右，非离子聚合物需搅拌2小时左右；
B、再冬季水温较低时，阴、阳离子型聚合物需搅拌1.5小时左右，非离子聚合物需搅拌3小时左右；
还有，配制浓度越高，聚合物溶解速度越快。溶解不均匀或不充分会影响使用效果。粉状的聚丙烯酰胺在干燥、阴凉的地方可存放二年以上，但配成溶液后，其存放时间很有限。一般说，溶液浓度为0.1%时，非、阴离子型聚合物溶液不超过一周；还有，配制浓度越高，聚合物溶解速度越快。溶解不均匀或不充分会影响使用效果。粉状的聚丙烯酰胺在干燥、阴凉的地方可存放二年以上，但配成溶液后，其存放时间很有限。一般说，溶液浓度为0.1%时，非、阴离子型聚合物溶液不超过一周；
